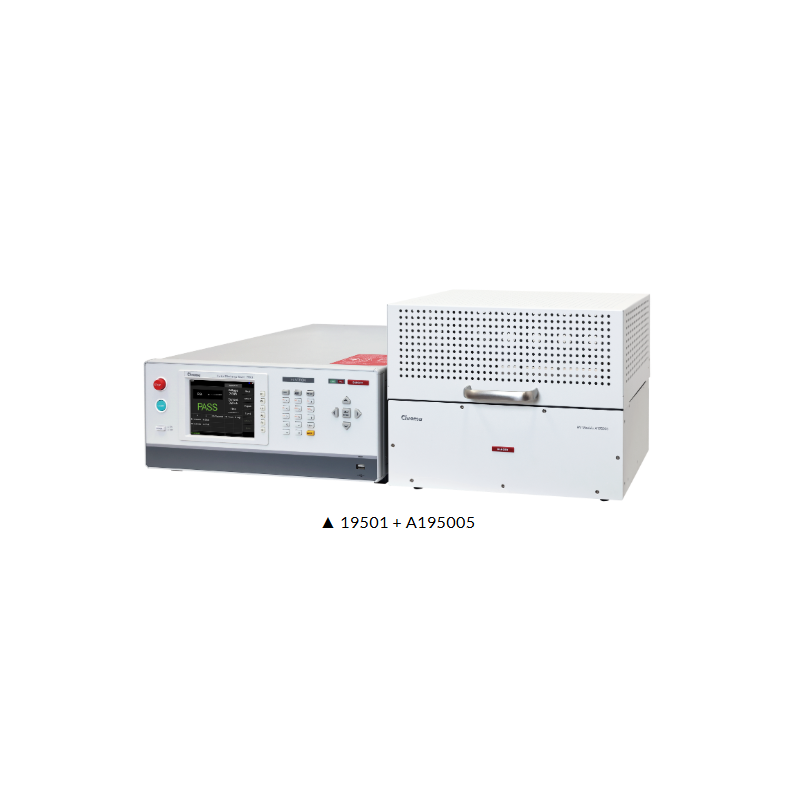

19501 - Partial Discharge Tester onlyWA195005

Il tester di scariche parziali Chroma 19501 esegue prove di alta tensione in corrente alternata (Hi-Pot) per misurare la corrente di dispersione e lo scarico elettrico, nonché prove di scariche parziali (PD) per misurare la carica (pC) delle scariche parziali sul dispositivo in prova (DUT). L'esecuzione di prove Hi-Pot in corrente alternata e di prove PD su componenti ad alta tensione di tenuta e materiali isolanti consente di garantire la qualità dell'isolamento del prodotto e di migliorarne l'affidabilità.



Il design del 19501 è conforme ai requisiti della norma IEC 60747-1 per la misurazione delle scariche parziali. Il risultato della misurazione delle scariche parziali viene visualizzato in modo intuitivo in termini di carica (pC) sullo schermo dell'unità principale. I metodi di prova specificati nelle norme IEC 60747-5-5 e VDE 0884 sono stati integrati nello strumento, consentendo all'utente di utilizzare e configurare l'unità in modo più pratico.



Quando all'interno del materiale isolante è presente una cavità o quando vi è un'intercapedine d'aria tra i materiali isolanti, la cavità o l'intercapedine d'aria presenta una maggiore intensità elettrica in presenza della normale tensione di esercizio, il che potrebbe causare scariche parziali. Quando le scariche parziali si verificano continuamente sui componenti utilizzati in un sistema di alimentazione (ad es. opto accoppiatori, isolatori digitali, IGBT, trasformatori, motori, ecc.), il danno a lungo termine causato dalle scariche parziali provoca il guasto dell'isolamento di questi componenti, con conseguenti potenziali pericoli. Pertanto, le normative raccomandano o richiedono l'esecuzione di prove di scariche parziali su questi componenti, garantendo che non si verifichino scariche parziali alla tensione di esercizio normale. Ad esempio, la norma IEC60747-5-5 richiede che la prova di scariche parziali sia eseguita al 100% sull'opto accoppiatore nel processo di produzione (prova di routine) e che le scariche parziali non superino i 5 pC alla tensione massima di isolamento.



- Design separato per l'uscita in alta tensione CA con misurazione delle scariche parziali (PD) e unità principale

- Funzioni integrate di prova di alta tensione CA e rilevamento delle scariche parziali (PD)

- Conforme ai requisiti delle norme IEC 60747-5-5, VDE 0884 e IEC 60270

- Metodi di prova di regolazione integrati

- Metodo di prova della tensione a 3 stadi

- Visualizzazione dei risultati della misurazione delle scariche parziali (PD) (pC)

- Impostazione del numero di errori PD (1-10)

- Memoria USB per la cattura dello schermo

- Design con ausili grafici

- Interfaccia di controllo remoto standard LAN, USB e RS232

- Interfaccia utente in inglese/cinese
