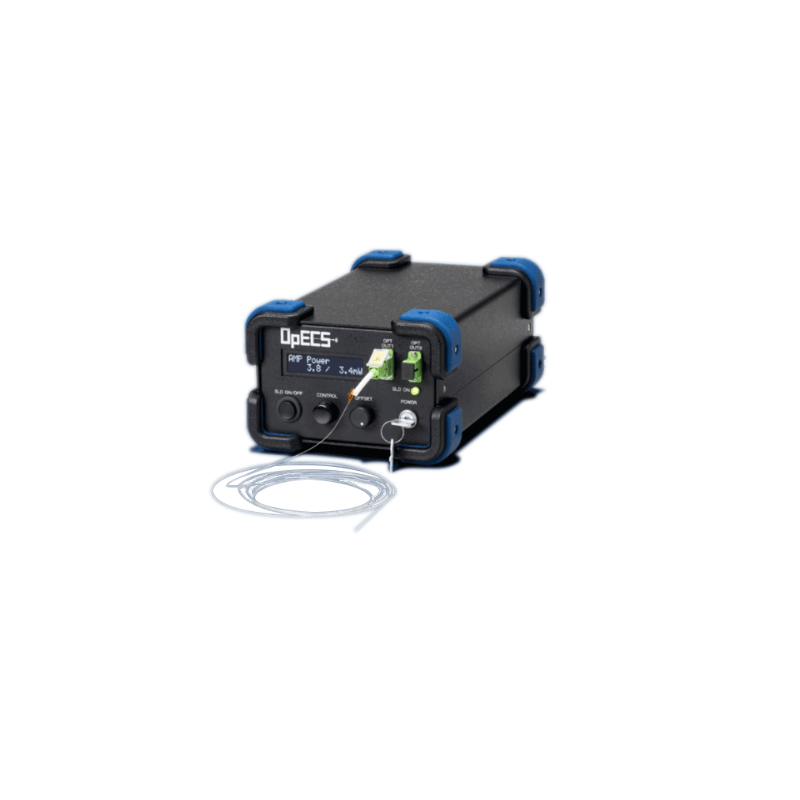

OpECS - Sensore di corrente ottico BW 15

Il sensore di corrente OpECS consente la misurazione della corrente mediante la valutazione del campo magnetico generato intorno alla corrente stessa. Il sensore utilizza l'effetto Faraday (o effetto magneto-ottico). La presenza del campo magnetico va ad influenzare la direzione di oscillazione della luce polarizzata linearmente che attraversa la sonda. La direzione di oscillazione segue un percorso ellittico in base alla direzione del campo magnetico, il cambiamento nella direzione è proporzionale all'intensità del campo magnetico. Queste informazioni vengono processare da un'unità di controllo che effettua una conversione da segnale ottico a segnale elettrico. I segnali elettrici così ottenuti possono essere analizzati dalla apposita strumentazione (ad es. oscilloscopio) per misurare la corrente. Tale tipologia di sensore può essere utilizzata per diverse applicazioni come ad esempio: Misurazione della corrente su circuiti integrati, verifica della distribuzione di corrente su barre conduttrici, misurazione delle forme d'onda di commutazione di dispositivi SiC/GaN, misurazione della corrente che fluisce attraverso fili in bobine a nucleo d'aria, e altri ancora

Specifiche tecniche:

• Banda di frequenza: 150MHz

• Range di corrente: ±140 A

• Sensibilità: 25.78 mV/A

• Connessione: BNC (50Ω)

• Diametro head probe: φ0.45mm
